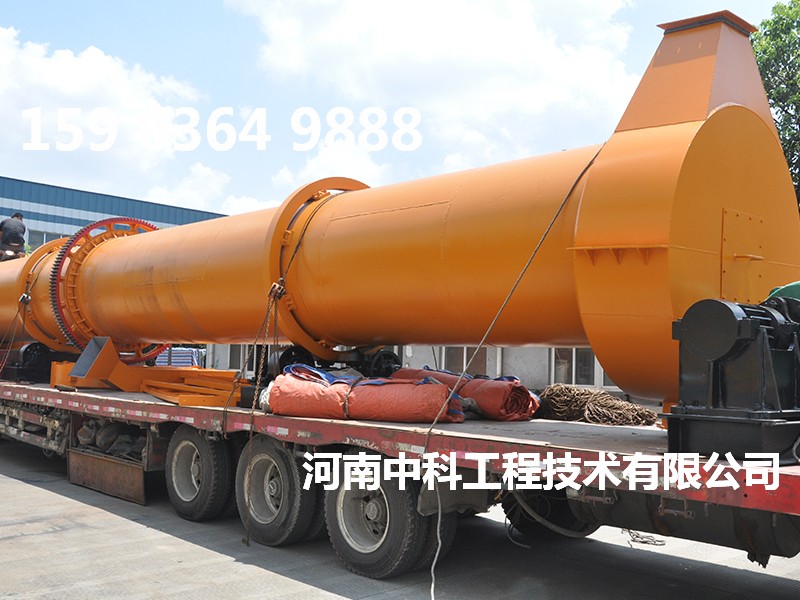

石英砂烘干机与河沙烘干机、沙子烘干机属于同一种烘干机设备，一般可采用单筒长筒体，与矿粉烘干机都比较类似，主要用于烘干干燥一定湿度和粒度范围的物料，广泛用于建材、冶金、化工、水泥工业、各种矿粉、石灰石、煤粉、石英砂、粘土、黄砂、铸造砂、擦洗砂及各种金属精矿、尾矿等不怕高温及稍被烟尘污染的物料的烘干干燥。石英砂烘干机具有产量大、能耗低、低维护等优点。

1、筒体；2、前辊圈；3、后辊圈；4、齿轮；5、挡辊；6、拖辊；7、小齿轮；8、出料部分；9；扬料板；10、减速机；11、电机；12、热风道，13、进料溜槽；14、炉体等部分组成,另外可根据用户需求设计煤气发生炉、燃烧室或石英砂烘干机配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。

工作原理编辑

石英砂是由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。

随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。

在筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。

主要特点编辑

1.设备投资是国外进口产品的20%，采用耐磨锰板制造，比普通钢板耐磨3-4倍。

2.物料初水分15%，终水分确保0.5-1%以下，是水泥厂矿渣粉，干粉砂浆生产线等各种烘干工程 产品。

3.比传统单筒烘干机提高热效率达40%以上。

4.燃料可适用白煤、烟煤、煤矸石、油、汽。能烘20-40mm以下块料、粒料、粉状物料。

5.比单筒烘干机减少占地面积60%左右。土建投资降低60%左右，安装方便。

6.无漏风现象，彻底解决了密封难点。

7.出料温度≤60度，可直接进料库，无需进冷却棚冷却。

8.外筒体温度≤60度，废气温度<120度，除尘设备布袋使用时间长2倍以上。

安装调试编辑

烘干机的安装应严格按上装配图和基础图的要求规范施工，烘干机安装前，应对其零部件及其辅佐件 一律清查，清擦，清理干净完备齐全。由于烘干机是长体大型设备，因此安装时应按此顺序和方法进行：

（一）划基础线

在基础标板上正确的作出十字线，标高线，中心标板埋设要达到使用方便，准确并考虑 机座安装后不被遮盖。

（二）安装底座与拖轮

铲平垫铁位置，划出底座，拖轮的中心线，按照图纸要求，找准底座与拖轮的安装位置，调平放正，先把 基础孔灌浆，混凝土达到一定强度时，拧紧地脚螺栓，复查合格后，再安装筒体。

（三）安装筒体及滚圈

先将滚圈装在筒体上，固定时所需要的凹状接头要一正一反交错配置，并调整垫铁的厚度，使滚圈与凹状 接头的接触保持相应的间隙，切勿一致，并点焊凹状接头螺栓头部与筒体内。

（四）安装大齿轮

安装前检查对接面接口不得有碰撞痕迹，把大齿轮与筒体接触表面清擦干净，然后将两半齿轮小心的对好 并拧紧接口螺栓，便将大齿轮装在筒体上。转动筒体，检查大齿轮的径向跳动和侧向摆动，直至校调合格 。

（五）安装小齿轮

根据已装好的大齿轮，调整好大、小齿轮的啮合参数并达到设备规定要求，固定小齿轮，减速机电机的位置。

（六）安装齿轮罩，使其与齿轮的边缘距离匀称 上述工作全部做好后，进行二次灌浆，对灌浆的要求应按土建设计的有关规定进行。与灌浆有关的安装复查，调试工作同步进行，以确保烘干机的安装质量。
