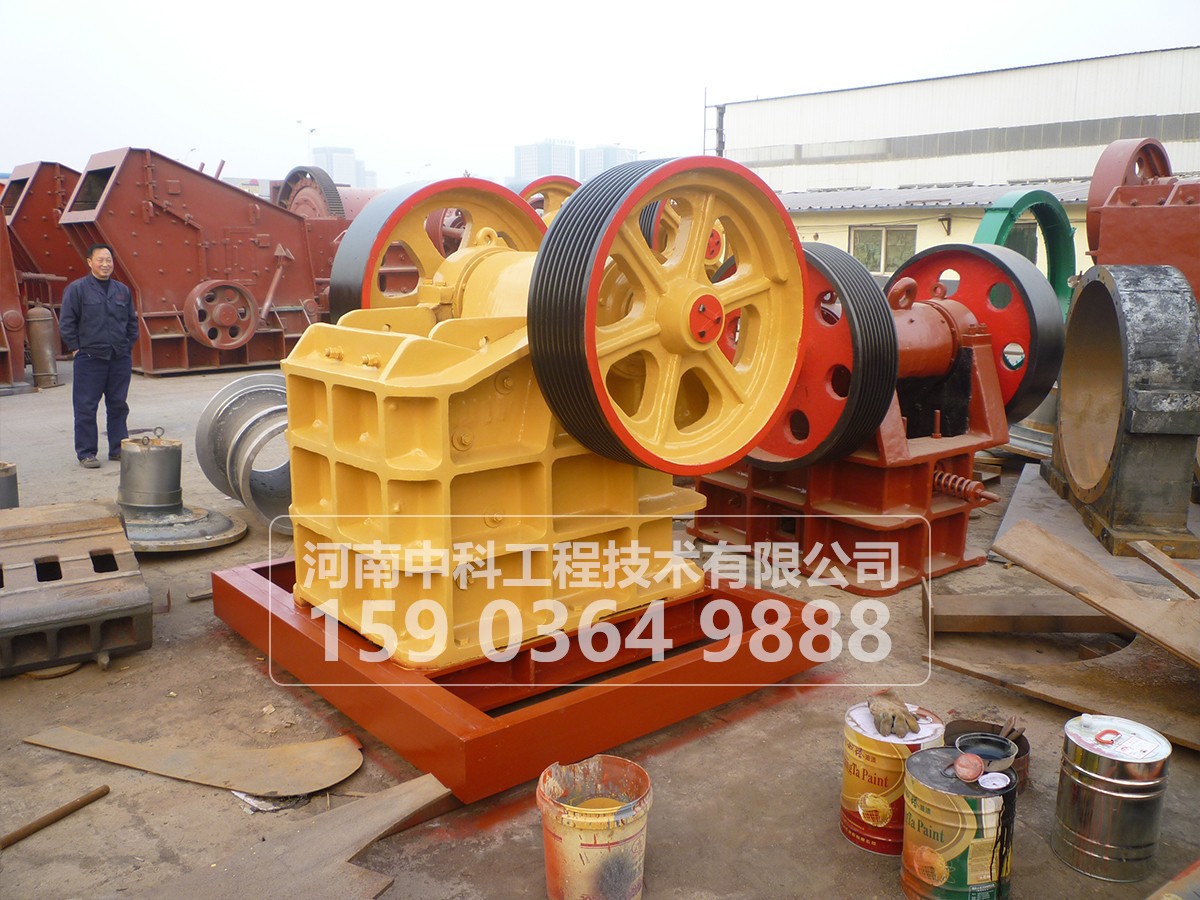

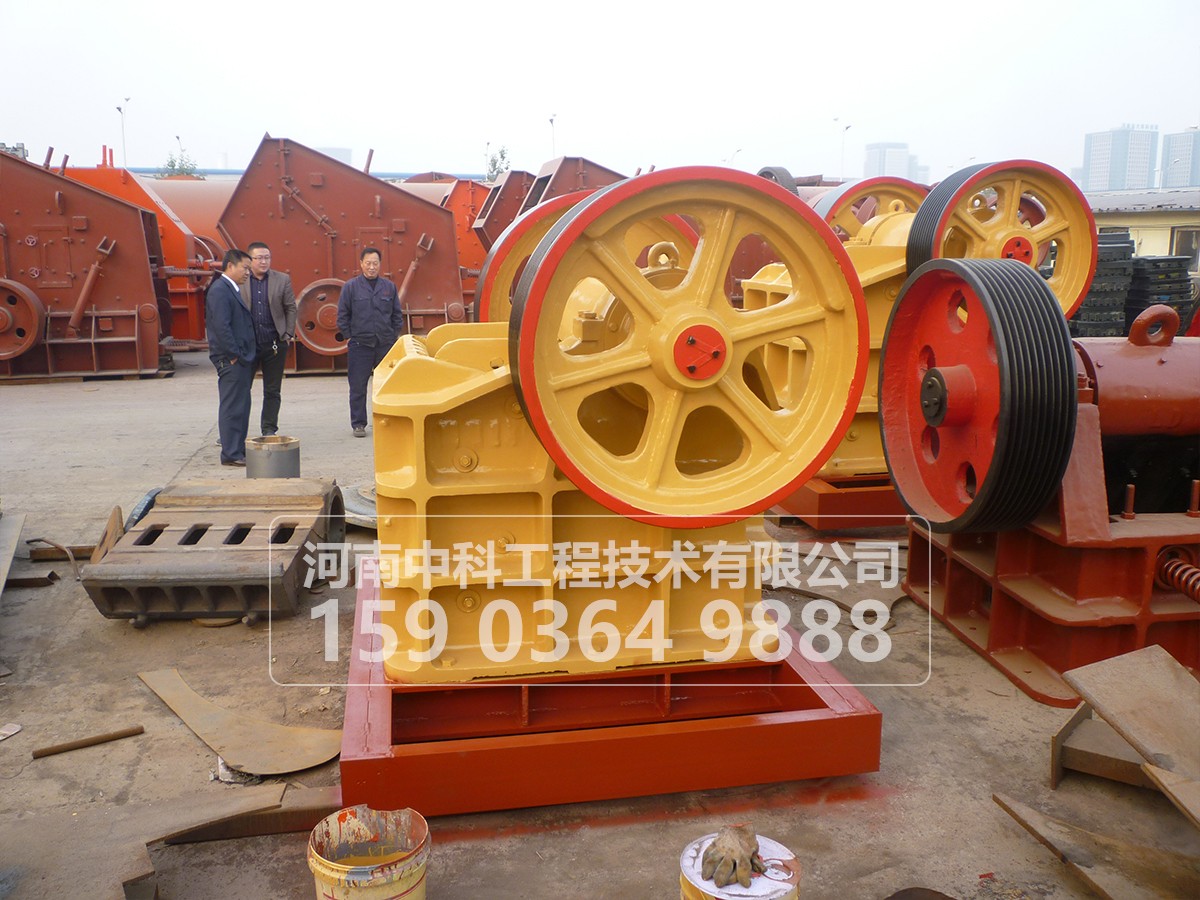

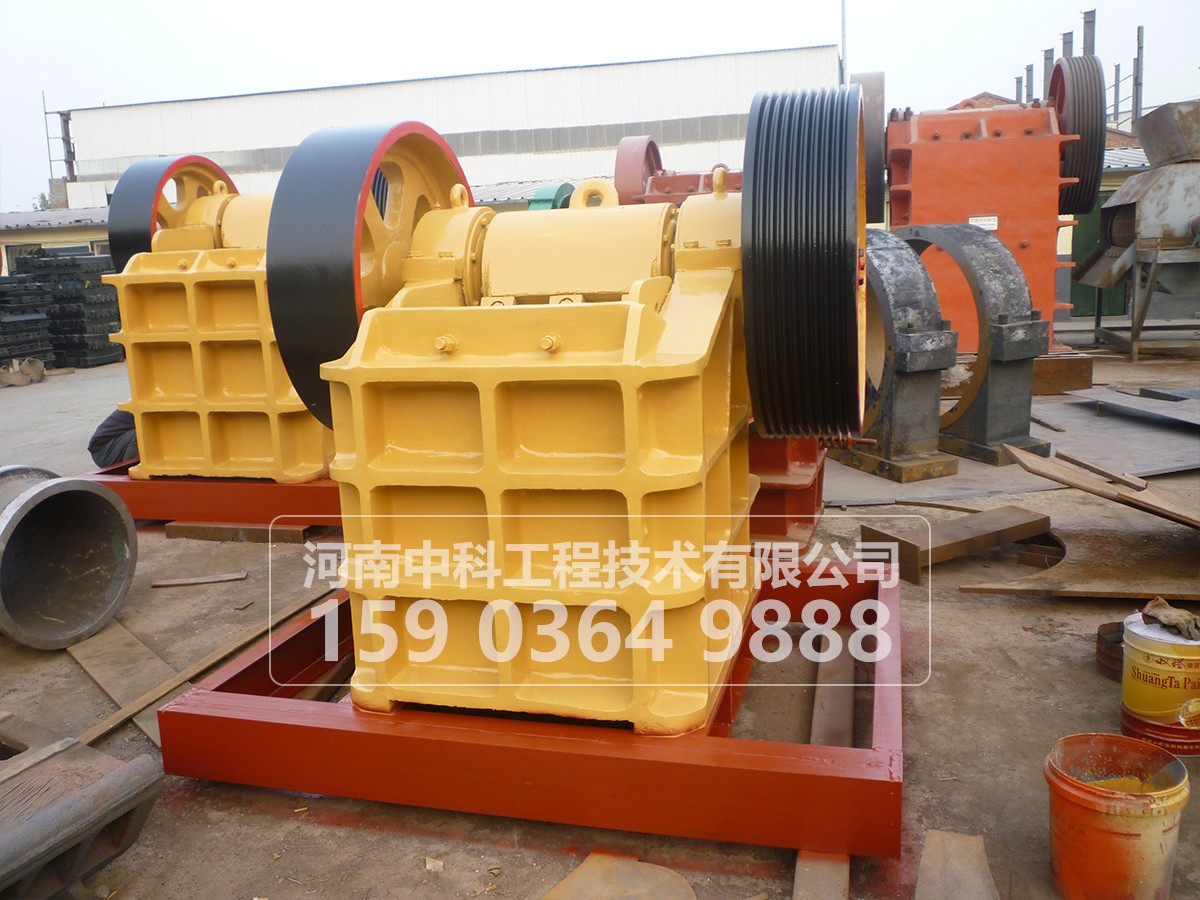

鄂式破碎机

      河南中科工程技术有限公司作为郑州最大的鄂式破碎机生产厂家,为客户提供最新最优惠的鄂式破碎机报价,欢迎广大客户来电咨询,免费咨询电话:400-612-1200  整体铸造鄂破不同于钢板焊接制作工艺,是由整体铸造而成,是大、中型鄂式破碎设机中最常用采用的一种制作工艺,我公司生产的整体铸造鄂破是集国内外同类产品的成功经验,潜心研究出的一种高效,节能的破碎设备。其中中型大型整体铸造鄂破是我公司的拳头产品之...
  • 全国免费咨询电话:15903649888
  • 邮箱:li@xkps.com
  • 传真:15903649888
  • 分享到:
      河南中科工程技术有限公司作为郑州最大的鄂式破碎机生产厂家,为客户提供最新最优惠的鄂式破碎机报价,欢迎广大客户来电咨询,免费咨询电话:400-612-1200  整体铸造鄂破不同于钢板焊接制作工艺,是由整体铸造而成,是大、中型鄂式破碎设机中最常用采用的一种制作工艺,我公司生产的整体铸造鄂破是集国内外同类产品的成功经验,潜心研究出的一种高效,节能的破碎设备。其中中型大型整体铸造鄂破是我公司的拳头产品之一,尤其在设计和生产大型整体铸造鄂破方面,在国内外已处于绝对领先水平。公司的整体铸造鄂破机最大型号已经做到2100*4500mm.



鄂式破碎机发展史

    近代的破碎机械是在蒸汽机和电动机等动力机械逐渐完善和推广之后相继创造出来的。1806年出现了用蒸汽机驱动的辊式破碎机;1858年,美国的布莱克发明了破碎岩石的颚式破碎机;1878年美国发展了具有连续破碎动作的旋回破碎机,其生产效率高于作间歇破碎动作的颚式破碎机;1895年,美国的威廉发明能耗较低的冲击式破碎机。



粗碎颚式破碎机的结构简述

  本机主要由机架、动顎、偏心轴、顎板、肘板等零部件组成。电动机通过三角皮带传动偏心轴,使动顎按照已调整好的轨迹进行运动,从

而将破碎机腔内的物料予以破碎。
   机架系钢板焊接结构、机架前壁上装有契型螺栓紧固的固定顎板。在破碎机左右的机架内侧壁上装有边护板,以保护机架内侧壁的磨损。
   动顎为一成型铸钢件,正面装有活动顎板,其上部借偏心轴与滚柱轴承悬挂在机架上,下部支撑在肘板上,并于肘板成滚动接触,在偏心

轴两端有飞轮和槽轮。
   肘板的另一端支撑于调整横梁上并于其成滚动接触。肘板除对动顎起着支撑作用外,在外来不能破碎的异物,进入破碎腔内,机器载荷突

增的情况下,起保险作用,即自身迅速断裂,从而保护其他机件不受损伤。
   调整横梁与机架侧壁墙电焊钢连接,当排料口调小时,首先放松拉杆弹簧和拉紧螺丝,然后用扳手旋转止动螺钉,是止动螺钉向前顶起垫

片组,再插人新增的垫片,直至所要求的排料口尺寸时,先退回止动螺钉,使垫片组由动顎部件重量压紧,在旋紧拉紧螺钉并紧固定。最后

适当旋紧拉杆弹簧,反之则由小变大(抽掉垫片)



粗碎颚式破碎机的安装说明

本机是由制造厂装配后成机供应的,用户收到产品后就检查,以消除在运输规程中可能产生的弊病。
1.由于本机工作时振动量较大,故建议将本机安装在混凝土基
上,为了减少振动、噪音和吸振以免机器工作时振动影响建筑基础,最好在破碎机和混凝土基础中间垫以硬木垫板、夹布桐胶带或其他缓振材料。
2.地基的重量大致可取本机重量的5-10倍,地基的深度大于该
处土地冻结的深度,关于机器的安装及地脚螺栓的位置可参阅基础图。
3.在调整排料口前,应先松开拉紧弹簧,待调整好后,再适当调整调整弹簧的张紧程度,以防肘板在工作时脱落。

粗碎颚式破碎机的使用须知

(一)起动前的准备工作

     1.应仔细检查轴承的润滑情况是否良好,轴承内及肘板连接处是否有足够的润滑脂。
     2.应仔细检查所有的紧固件是否完全紧固。
     3.传动皮带是否良好,发现皮带有破损现象,应及时更换,当皮带和皮带轮上有油污时,应用干净抹布将其擦净。
     4.防护装置是否良好,发现不安全现象,应立即消除之。
     5.检查破碎腔内有无矿石或其他杂物,如有则应立即消除。

(二)破碎机的起动

   1.经检查证明机器与传动部分情况正常时方可起动。
   2.本机只能在无负荷情况下起动。
   3.起动后,若发现有不正常的情况时,应立即停车,待查明原因,排出隐患后方可再次起动。

(三)维护和使用

1.设备正常运转后,方可开始投料。
2.待破碎材料应均匀的加入破碎腔内,应避免侧面加料以防负荷不均或单边突增。
3.在正常情况下,轴承的温升不应超过350C,最高温度不得超过700C,否则应立即停车,查明原因加以消除。
4.停车前应首先停止加料工作,待破碎腔内被粉碎物料完全排出后方可关闭电动机。
5.在破碎时,若因破碎腔内物料阻塞面造成停车,应立即关闭电动机,必须将物料消除后,方可再次起动。
6.顎板一端磨损后可调头使用。

69粗碎颚式破碎机的润滑

1.经常注意和及时做好摩擦面的润滑工作,可保证机器正常运转和延长使用寿命。
2.本机所采用的润滑脂应根据机器使用的地点,气温等条件来决定。一般可采用钙基、钠基或钙钠基润滑脂。
3.加入轴承座内的润滑脂为其容积的50-70%,每三个月必须更换一次,换油时应用洁净的汽油或煤油仔细的清洗滚珠轴承的跑边。
4.肘板与肘板垫接触处在机器开动前必须注入润滑脂。

69粗碎颚式破碎机的可能产生的故障和消除办法

    可能发生的故障                              主要原因                       消除方法
飞轮继续运转而破碎工作停止                   1. 弹簧断裂                    1. 更换弹簧
、肘板从槽中脱落                             2. 拉杆断裂                    2. 更换拉杆
                                            3. 拉杆螺母松弛             3. 拧紧螺母

活动顎板跳动                      顎板紧固件松弛                  拧紧楔形螺栓的螺母
固定顎板跳动                      顎板紧固件松弛                  拧紧楔形螺栓的螺母
轴承温度过高                     1. 润滑脂不足                        1. 加入适量的润滑脂
                                  2. 润滑脂脏污                      2. 清洗轴承后更换润滑脂
                                 3. 轴承损坏                         3. 更换轴承
弹簧断裂                        调小排料口时未放松弹簧              排料口调小时首先放松弹簧调整后
                                                                    适当的拧紧拉杆螺母

69粗碎颚式破碎机的易损件明细表

零件名称 备号 材料 数量规格 牌号

肘板 PE600-02-22 铸铁 HT150 1
更多关与粗碎颚式破碎机的详细内容正在整理中,请近期关注。如有需要请联系400-612-1200

粗碎颚式破碎机的安全操作规程
1.操作本机的人员,须经过安全技术教育。2.机器运转时,严禁从上面朝机器内窥视。
3.设备运转时,严禁进行任何调整、清理或检修等工作。
4.设备运转时严禁用手直接在进料口上和破碎腔内搬运或搬移矿石。
5.本机器的电器设备应接地,并将电线装在绝缘管内。






粗碎颚式破碎机的技术参数

规格型号
技 术 性 能

电机功率
(kw)
外型尺寸
(长×宽×高)
(mm)
重量
(kg)
最大进料
(mm)
调整范围
(mm)
生产能力
(m3/h)
主轴转速
(r/min)
PEF150×250
125
10-40
1-3
285
7.5
922×745×933
700
PEF200×300
165
20-70
2-8
285
11
1256×1100×1120
800
PEF250×400
210
20-80
5-20
310
18.5
1108×1142×1392
300
PEF300×600
240
25-90
12-40
380
22
1890×1200×1273
3350
PEF400×600
340
40-90
10-40
300
30
1700×1732×1653
7200
PEF500×750
425
50-100
34-68
275
55
2050×1860×2145
11320
PEY500×750
425
50-100
34-55
275
55
4050×26502140
19220
PEF600×900
480
75-200
32-120
255
75
2792×2168×2250
17600
PEF750×1060
630
80-200
80-160
250
90
4180×2560×3070
30530
PEF900×1200
750
100-200
90-200
250
110
5200×2900×3500
50000
PEX100×600
80
7-20
1.8-8
300
7. 5
1352×1225×948
2210
PEX150×500
125
10-40
5-12
300
11
1220×1230=1180
2470
PEX150×750
125
10-40
5-15
300
15
1220×1480×1180
3600
PEX250×750
210
10-50
8-22
300
22
1400×1617×1412
4980
PEX200×1000
160
10-55
7-23
300
22
1580×1976×1180
5600
PEX250×1000
210
15-55
10-32
300
30
1580×1992×1380
7350
PEX250×1200
210
15-60
12-38
300
37
1530×2192×1380
8700

注:河南中科工程技术有限公司保留更改产品设计与规格的权利,届时恕不另行通知

该设备广泛应用于以下生产线: 石料生产线     砂石生产线     制砂生产线      活性石灰生产线     加气混凝土生产线
