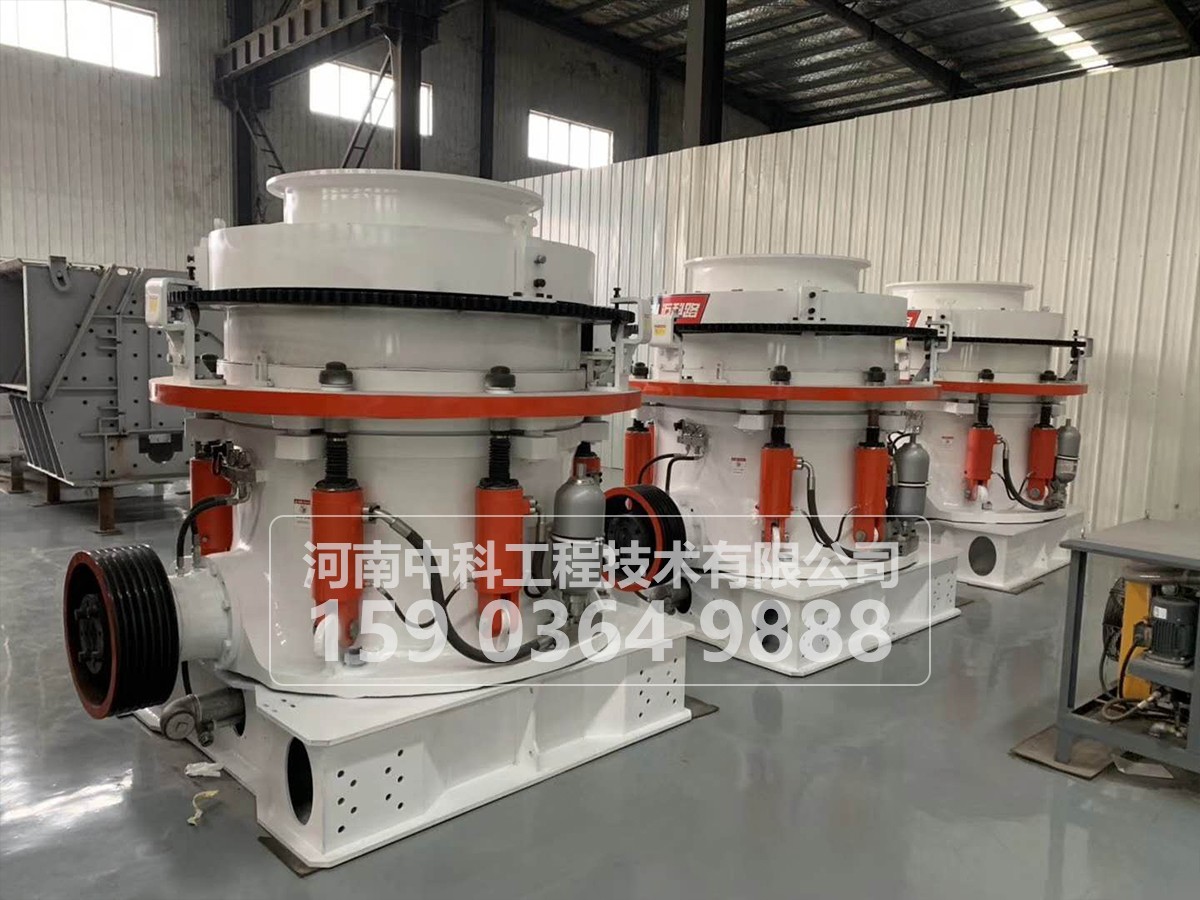

圆锥式破碎机
本系列圆锥破碎机适用于中等以上硬度的矿石和岩石,具有结构可靠,生产效率高,调整方便,使用经济等特点。其弹簧保险系统是过载保护装置,可使超硬异物(如:铁块等)通过破碎腔而不损坏机器。采用油或水两种密封形式,使石粉与润滑油隔离,保证机器可靠工作。破碎腔型由成品物料的粒度决定。标准型圆锥破碎机用于中碎,中型和短头型用于细碎作业。破碎机工作时,电动机通过水平轴和伞齿轮带动偏心轴套旋转,动锥在偏心轴套的迫动下做旋摆运动,使破碎壁与扎臼壁的间隙反复变化,从而使得物料在破碎腔内不断受到挤压和撞击而被破碎。
圆锥破碎机特点:(1)破碎原理新颖,技术先进,运转可靠,产量高,功耗少,成本低。(2)遇到不可破碎的异物进入破碎腔中,具有过载保护功能,弹簧系统可实现保险作用,使排矿口增大,排除异物。(3)如破碎腔中因异物过大导致超负荷,过负荷安全装置会自动停机。可使用清腔系统,使排矿口继续增大,直到排除异物,复位后可继续进行生产。
型号 | 破碎锥 直径 | 给料 尺寸 | 排料口 宽度 | 处理能力 | 电动机 功率(kw) | 主轴摆动 次数 | 重量(t) | 外形尺寸(长×宽×高) | |
Type | |||||||||
PYB | 600 | 600 | 65 | 12-25 | 40 | 30 | 356 | 5 | 2234×1370×1675 |
PYD | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | ||||
PYB | 900 | 900 | 115 | 15-50 | 50-90 | 55 | 333 | 11.2 | 2692×1640×2350 |
PYZ | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | ||||
PYD | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | ||||
PYB | 1200 | 1200 | 145 | 20-50 | 110-168 | 110 | 300 | 24.7 | 2790×1878×2844 |
PYZ | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | ||||
PYD | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | ||||
PYB | 1750 | 1750 | 215 | 25-50 | 280-480 | 160 | 245 | 50.3 | 3910×2894×3809 |
PYZ | 185 | 10-30 | 115-320 | 50.3 | 3910×2894×3809 | ||||
PYD | 85 | 5-13 | 75-230 | 50.2 | 3910×2894×3809 | ||||
PYB | 2200 | 2200 | 300 | 30-60 | 59-1000 | 280-260 | 220 | 80 | 4622×3302×4470 |
PYZ | 230 | 10-30 | 200-580 | 80 | 4622×3302×4470 | ||||
PYD | 100 | 5-15 | 120-340 | 81.4 | 4622×3302×4470 |
